M9 90度軍規防水連接器線束
產品特色

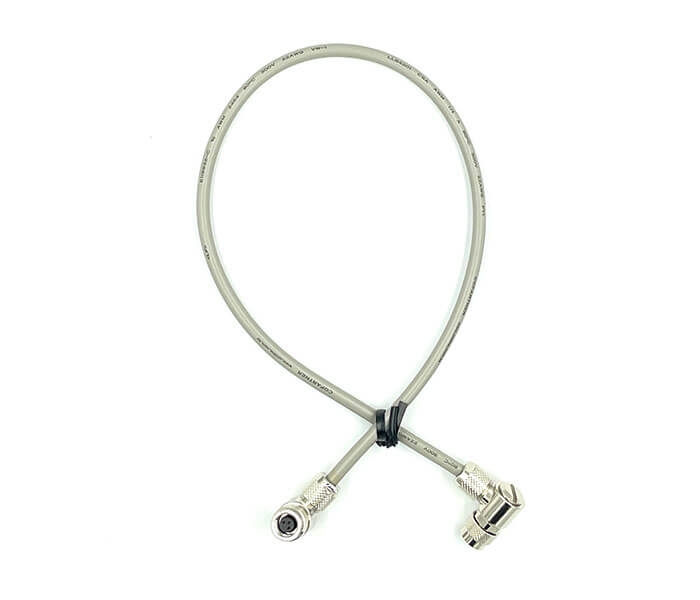

雙端 M9 90度彎頭設計，節省安裝空間
此款線束兩端皆採用 M9 90度彎頭連接器。彎頭設計可讓線材在接頭出線後立即轉向，貼近設備面板或機台表面走線。
特別適合安裝空間有限的工業設備，例如：
- 精密自動化機台
- 六軸機械手臂
- 感測器模組
- 控制箱內部配線
- 高密度機台模組
- 小型工業設備
與直頭連接器相比，90度設計可減少所需出線深度，降低線材與外殼、機構件或活動部件干涉的風險。
金屬外殼結構，提升工業環境耐用性

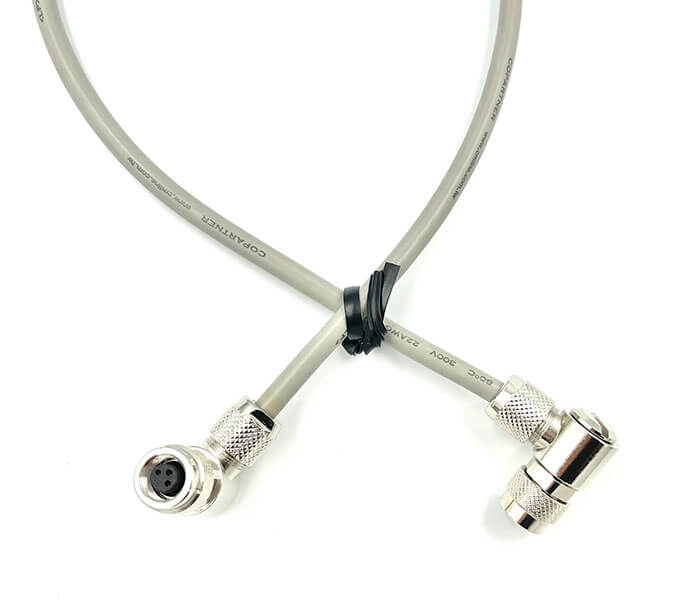

連接器採用金屬外殼設計，具備良好的機械保護能力。外殼表面帶有滾花紋路，方便現場人員手動旋緊或拆卸，提升安裝與維護便利性。
金屬外殼亦有助於提升接頭耐磨性與抗干擾表現，適合用於工業現場、設備控制、感測訊號傳輸與長時間運轉環境。
3 Pin 配置，適合感測器與控制訊號傳輸
此款 M9 防水連接器線束可採用 3 Pin 配置，常見於工業感測器、開關訊號與直流控制線路。
適用應用包含：
- 接近開關
- 光電感測器
- 限位開關
- 工業訊號線
- 24V DC 控制線路
- 小型設備模組連接
3 Pin 設計可滿足多數感測器訊號與低功率控制應用需求。
螺紋鎖緊結構，連接穩固不易鬆脫
M9 圓形連接器採用螺紋鎖緊方式，可在設備震動、反覆啟停或長時間運作環境中維持穩定連接。
相較於一般插拔式接頭，螺紋鎖緊結構能有效降低因震動導致接點鬆脫、訊號不穩或設備異常的風險。
防水防塵設計，適合嚴苛工業現場
此款線束可依連接器規格與組裝條件，設計為適合防水、防塵、油霧與濕氣環境使用的工業線束。
在正確對接相容連接器後，可依需求支援 IP67 或 IP68 等級應用，適合用於自動化設備、加工機台、工業感測器與戶外或半戶外設備環境。
產品規格
| 項目 | 規格說明 |
| 產品名稱 | M9 90度軍規防水連接器線束 |
| 產品類別 | 工業線束／感測器連接線／防水連接器線束 |
| 連接器類型 | M9 圓形連接器 |
| 出線方向 | 90度彎頭設計 |
| 外殼材質 | 金屬外殼 |
| 芯數 | 3 Pin，可依需求客製 |
| 鎖緊方式 | 螺紋鎖緊式 |
| 線材規格 | 可依需求選配，常見規格如 22AWG、300V、80°C |
| 防護特性 | 防水、防塵、耐磨，可依規格設計 |
| 適用範圍 | 工業感測器、自動化設備、PLC、控制箱、機械手臂、精密機台 |
| 客製化項目 | 線長、線徑、芯數、公母頭配置、線材材質、標籤、保護套管與組裝方式 |
90度彎頭設計的應用優勢
節省設備安裝空間
在自動化機台、機械手臂關節、精密加工設備與小型控制模組中，配線空間通常十分有限。若使用直頭連接器，線材需要保留較大的彎曲半徑，容易與外殼、門板或其他零件干涉。
90度彎頭設計可讓線材貼近設備表面出線，大幅降低安裝深度需求，使整體配線更緊湊、更整齊。
降低線材彎折應力
直頭連接器若在狹小空間中被強制彎折，容易讓線材與接頭模壓處產生應力集中，長期使用可能造成外被破裂、內部導線疲勞或訊號不穩。
90度彎頭出線在結構上已預先成型，可有效降低線材拉扯與彎折壓力，提升線束使用壽命與現場可靠度。
改善設備走線與維護效率
雙端 90度彎頭線束適合作為設備模組與模組之間的連接跳線，可讓線路排列更俐落，減少線材交錯與凌亂。
對自動化設備廠、控制箱組裝廠與系統整合商而言，整齊的配線有助於提升裝配效率、維護便利性與設備整體品質感。
適用範圍
| 應用領域 | 說明 |
| 工業感測器 | 適用於接近開關、光電感測器、限位開關與小型感測模組 |
| 自動化設備 | 適合產線設備、檢測設備與自動控制機台使用 |
| PLC 控制系統 | 可用於現場設備與 I/O 模組之間的訊號連接 |
| 機械手臂 | 適合關節周邊與狹小空間中的線材連接 |
| 精密機台 | 可用於加工機、檢測機與小型工業設備內部配線 |
| 控制箱 | 適合控制器、模組與外部設備之間的連接 |
| 模組化設備 | 適合作為設備模組間的延伸線或跳線使用 |
客製化線束加工服務
彰明電子可依客戶提供的樣品、圖面或規格需求，提供 M9 防水連接器線束客製化加工服務。
可客製項目包含：
- 線材長度
- 線徑與 AWG 規格
- 公頭／母頭配置
- 直頭／彎頭連接器搭配
- 芯數配置
- 線材外被材質
- 是否使用遮蔽線
- 標籤與線號標示
- 保護套管與束線方式
- 連接器組裝與端子加工
- 樣品打樣與量產製作
彰明可協助客戶從樣品評估、材料建議、線材加工、連接器組裝到成品檢測，完成符合設備需求的工業線束解決方案。
為什麼選擇彰明電子？
彰明電子具備多年線材加工與連接器組裝經驗，可協助工業設備、感測器、自動化控制與電子設備客戶完成客製化線束開發。
彰明可提供：
- 樣品與圖面評估
- 線材裁切與剝線
- 端子壓接
- 焊接與沾錫
- 連接器組裝
- 防水接頭線束加工
- 導通測試
- 外觀檢查
- 拉力測試
- 小量試產與量產支援
透過穩定的加工流程與品質檢查，協助客戶降低打樣錯誤、裝配異常、維修風險與量產導入問題。
常見問題 FAQ
M9 90度防水連接器線束適合用在哪些設備？
適合用於工業感測器、自動化設備、PLC 控制系統、控制箱、機械手臂、精密機台與模組化設備連接。
為什麼要使用 90度彎頭連接器？
90度彎頭可讓線材貼近設備表面出線，節省安裝空間，並降低線材在狹小空間中被強制彎折所造成的應力與損壞風險。
此產品是否具備防水功能？
此類連接器可依規格設計為防水、防塵應用。實際防護等級需依連接器型號、線材結構與對接條件確認，常見可支援 IP67 或 IP68 等級應用。
可以客製線長與接頭形式嗎？
可以。彰明電子可依客戶需求客製線長、線徑、公母頭配置、芯數、線材材質、標籤、保護套管與連接器組裝方式。
此線束是否適合感測器訊號傳輸？
適合。M9 3 Pin 防水連接器線束常用於接近開關、光電感測器、限位開關、24V DC 控制線路與工業訊號傳輸。
彰明是否可協助打樣？
可以。客戶可提供樣品、圖面或規格資料，彰明可協助評估材料、加工方式、組裝需求與報價，適合新品開發、小量試產與量產前確認。
